保溫材料是指導熱系數小于等于0.2的材料。建筑使用保溫材料，可以保護建筑墻體，延長建筑物壽命，保持室溫的穩定，顯著降低室內能耗。好的保溫材料還可以起到防水防霉，替代墻體抹灰層的功能。

墻體保溫材料的常見種類

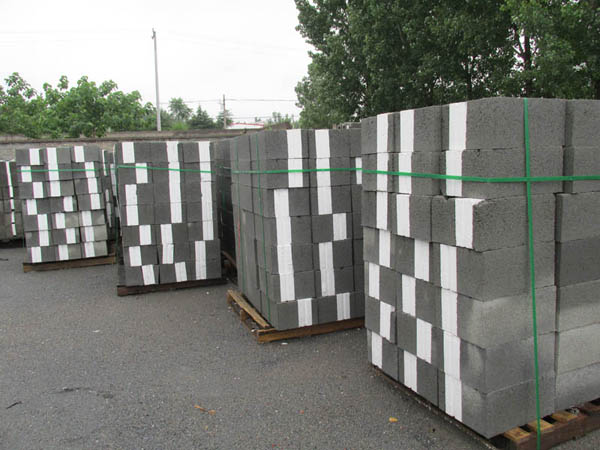

　　常用的墻體保溫材料種類繁多，主要分為有機類（如聚苯乙烯泡沫板、硬質泡沫聚氨酯、酚醛板等）、無機類（如珍珠巖類、泡沫水泥、復合硅酸鹽等）復合材料類（膠粉聚苯顆粒等）三大類。建筑形式主要包括砌塊類、板材類、砂漿類以及現場噴涂硬泡類等多種形式。目前我國墻體保溫市場呈現多種材料并存的局面，主要包括以下幾類。

　　（1）EPS發泡聚苯乙烯。EPS的化學名稱為發泡聚苯乙烯，是以聚苯乙烯樹脂為主要原料，經發泡而制成的內部具有無數封閉微孔的材料，其表觀密度小，導熱系數小，吸水率低，隔聲性能好，結構均勻，因此在外墻保溫工程中占有率很高。但作為板材使用時，防火性能差，自身強度不高，承重能力較低，特別是用于外貼面磚時，應進行加強處理。此外，板材出廠時應經過一段成熟期，需放置一段時間才可以使用。如果熟化時間不足而直接上墻施工，板材容易收縮、變形。

　　（2）XPS擠塑式聚苯乙烯。XPS具有比EPS更致密的表層以及閉孔結構內層，其導熱系數大大低于同厚度的EPS，因此較EPS具有更好的保溫隔熱性能。XPS擠塑式聚苯乙烯適用于冷庫等對報文有特殊要求的建筑，也可以用于外墻飾面材料為面磚或者石材的建筑。XPS板材防火性能差，而且在使用時應當解決以下問題：XPS板材的可粘接性、尺寸穩定性以及透氣性。

　　（3）膠粉EPS顆粒保溫漿料。膠粉EPS顆粒保溫漿料由于是由聚苯顆粒與其他材料組成的有機無機復合而成，因此導熱系數高于EPS。由于膠粉EPS顆粒保溫漿料用于外墻外保溫時，對基層墻體平整度要求不高，利于在各種形狀的基層墻體上施工；施工工藝比較簡單，易操作；采用回收廢聚苯顆粒作為輕骨料，有利于保護環境。但是其施工要求高，且保溫效果不理想，隨著我國節能標準的不斷提高，在一些地區需要配合其他保溫材料使用才能達到建筑節能設計要求。

　　（4）聚氨酯硬泡。聚氨酯硬泡以其良好的保溫隔熱性能，引起人們的矚目。聚氨酯具有質量輕、導熱系數低、耐熱性好、耐老化、容易與其他基材粘接等優勢，在歐美應用比較廣泛。作為墻體保溫材料他主要有三種存在方式：噴涂聚氨酯硬泡、澆注聚氨酯硬泡和聚氨酯硬泡保溫板。但是聚氨酯材料價格較高，而且作為有機保溫材料它的燃燒等級是B級，無法滿足公安部65號文件要求的民用建筑保溫材料為A級的要求。

　　（5）酚醛板。酚醛保溫板是由酚醛泡沫制成，其主要成分為苯酚和甲醛，它是由酚醛樹脂加入發泡劑、固化劑及其它助劑制成的閉孔硬質泡沫塑料。最普通酚醛泡沫的燃燒等級為B1（B）級，在高溫明火直接抵觸下，只在其表面產生炭化而無融熔滴落物。但材料易氧氣、變形，與砂漿結合性能差易脫落，吸水率大，脆性大易斷裂，價格相比昂貴。

　　（6）巖棉（礦物棉）。巖棉是一種來自天然礦物、無毒無害的綠色產品。其防火性能好，絕熱性能佳，隔音效果好。在歐美應用比較廣泛。目前巖棉在墻體保溫應用中存在的問題是：強度較低，吸水率較高，易收縮、開裂。特別是材料吸水、受潮后就會嚴重影響其保溫效果，因此對施工的工藝要求較高。

　　（7）膨脹珍珠巖類保溫材料。在無機保溫材料中，廣義的膨脹珍珠巖類顆粒包括開孔珍珠巖、閉孔珍珠巖以及玻化微珠，由于他們自身具有多孔的結構，因此是一種良好的保溫材料，以玻化微珠為例，其導熱系數最低可達0.038W(m.k),但是實際應用中，它們通常不單獨使用，而是通過無機凝膠材料的粘接作用，制成具有一定形狀的硬質塊狀制品或保溫砂漿，由于無機凝膠材料的高導熱性，使得最終膨脹珍珠巖制品保溫性能急劇下降；此外，制品的高吸水性，也是此類材料必須解決的問題，盡管有時對珍珠巖采用憎水或玻化處理，但在無機凝膠材料混合過程中，不可避免的使泡體破損，使得憎水處理失效和保溫性能進一步降低。

　　（8）發泡水泥。發泡水泥質量低，物理性能不穩定。眾所周知，攪拌混凝土水灰比是一個重要的技術指標。當用水量超過水泥的水化反應用水量時，用水量越大，混凝土強度就越低。用水量過大時，還會導致混凝土出現疏松、裂縫等缺陷。因此，在拌制混凝土過程中，應盡量控制用水量，必要時用添加減水劑的方法，來保證混凝土的質量。發泡水泥是混凝土的一種，同樣需要控制用水量。可在實際施工中，有些發泡水泥的用水量得不到有效控制，一旦用水量超過一定范圍，水泥就會產生明顯沉淀離析現象。使發泡水泥出現上下密度不勻一，表面強度低，底層有一層水泥漿層等缺陷。另外，過多的水分在水泥凝固過程中會慢慢蒸發，蒸發后留下來的空隙是連通而不閉合的縫隙，對保溫效果極為不利。因此，過多的用水量對發泡水泥來說是極其有害的。可有些施工企業認識不到這一點，為增加其流動性，便于施工，將水灰比配得很大，還美其名曰“自流平”。這就導致了發泡水泥的導熱系數、密度、抗壓強度等重要物理性能指標很難達到應有的要求。

　　（9）膨脹玻化微珠。膨脹玻化微珠是一種無機玻璃質礦物材料，經過多級碳化硅電加熱管式生產工藝技術加工而成，呈不規則球狀體顆粒，內部多孔空腔結構，表面玻化封閉，光澤平滑，理化性能穩定，具有質輕、絕熱、防火、耐高低溫、抗老化、吸水率小等優異特性，可替代粉煤灰漂珠、玻化微珠、膨脹珍珠巖、聚苯顆粒等諸多傳統輕質骨料在不同制品中的應用。但吸水率大，有一定的收縮率，粘結度不高，且施工繁瑣。

　　（10）泡沫玻璃保溫板。泡沫玻璃是由碎玻璃、發泡劑、改性添加劑和發泡促進劑等，經過細粉碎和均勻混合，再經過高溫熔化發泡、退火而制成的無機非金屬玻璃材料。泡沫玻璃的生產過程中,經常會遇到氣泡結構不均或大氣泡等氣泡缺陷。泡沫玻璃的大氣泡多以圓形或橢圓形為主,出現的部位多數在中心和邊部,孔徑在10-100 mm范圍。邊部孔穴的產生，邊部孔穴是指在泡沫玻璃毛坯制品外側產生不規則的孔洞,其直徑或深度可達30mm,會影響產品的成品率及其切材率。直接影響保溫效果，且施工繁瑣。

　　（11）stp超薄絕熱保溫板。STP超薄真空絕熱板是由無機纖維芯材和高阻隔真空復合膜通過超強真空處理的，具有極低的導熱系數，優異的絕熱性能，保溫效果優異，同時具有超薄、質輕、防火不燃（A級防火）、無毒綠色環保。 可廣泛應用于新建、擴建民用及公用建筑外墻與屋面的保溫工程，尤其適用于既有建筑的節能改造工程 。其缺點是：要特別注重成品保護（進場上墻前、后不得被利器破壞，造成漏氣），不能進行現場切割、開洞等，且成本造價很高。
